GAC-3 (10701) Het NEUMANN™ type kabel

De GAC-3 is de best klinkende Microfoon (en Line) kabel die in de markt te verkrijgen is. Deze wordt veel gebruikt in High-End studio's, die kiezen voor het beste. En is ook aanwezig op diverse grotere pop podia en theaters.

NEW GAC-3 (5.8) Vintage Brown Cable re-manufactured
perfect met NC3*XX-HE

De GAC-3 gebruikt drie geleiders voor het audio signaal.

Aarding en afscherming: Met de derde geleider verbonden naar aarde, samen met de dubbele afscherming, wordt de RF onderdrukking vergroot tot 115dB (20dB beter dan normaal) bij 25 kHz.

Ronde constructie: 3-geleider constructies zijn ronde constructies, en doordat de kabel in alle richtingen kan bewegen, vooral bij de trekontlasting, zal de kabel een langere levensduur hebben.
Elk van de drie geleiders bestaat uit 96 (!!) koperdraadjes van elk 0,05 mm. Dit is de beste opbouw voor een audio kabel, en zorgt voor een beter signaal transport, een betere flexibiliteit en een langere levensduur. (Er is ook een "heavy duty" uitvoering met 5.8mm Ø te verkrijgen)

Phantom Power: In een speciale toepassing kan de derde geleider gebruikt worden als retour geleider voor een betrouwbarefantoom voeding zonder de afscherming hiervoor te gebruiken.

AES paper:
Paper from "Neil A Muncy" (AES Member)
Noise Susceptibilty in Analog and Digital Signal Processing Systems Presented at 97th AES Convention San Francisco November 1994 Revised April 13, 1995 Journal of the Audio Engineering Society Vol 43 #6 June 1995 p.435-453
The GAC-3 was named the best performing microphone cable available.

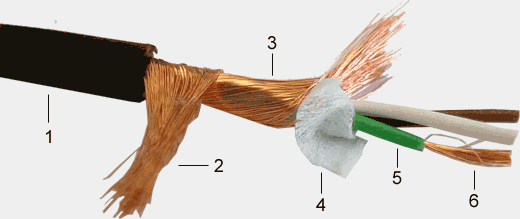

Constructie
1 = Mantel: PVC, Ø 5.0mm, (10701-10716)
PVC, Ø 5.8mm, (10801-10803)
2 = Afscherming Nr. 1: Blanke koper draden (0.10 mm) 100% bedekking
3 = Afscherming Nr. 2: Blanke koper draden (0.10 mm) 100% bedekking
4 = Viscose vezel laag: Tegenovergesteld gewikkeld van de drie geleiders
5 = Isolatie (cond): PVC, Ø 1.2 mm, wit, bruin en groen, drievoudig getwist
6 = Geleider: Geslagen blanke koper draden 96 x 0.05 mm (0.20mm²)

Technische specificaties
Geleider weerstand:   < 95 Ohm/km
Weerstand afscherming:   < 20 Ohm/km
Capaciteit: geleider/geleider: <150 nF/km
  geleider/afscherming: <240 nF/km
Karakteristieke Impedantie: bij 10 kHz: 150 ohm
Test spanning: geleider/geleider: 500 veff
  geleider/afscherming: 2000 veff
Werk spanning:   laag spanning
Temperatuur bereik: mobiel gebruik: -5 to +50 C
  vaste installaties: -30 to +70 C

Bestel Gegevens
Verkoop per meter en per haspel. *Voorraad artikel. Af magazijn Sint Hubert.
Informatie: MVApro
Order Nr.
Type
Diameter
Kleur
Haspel
Gewicht/haspel
Verpakkings eenheid
10701
GAC-3
5.0mm
grijs
100m
4.2 kg
4 x 100m
10702
GAC-3
5.0mm
zwart*
100m
4.2 kg
4 x 100m
10801
GAC-3
5.8mm
zwart*
100m
5.1 kg
4 x 100m
10802
GAC-3
5.8mm
bruin*
100m
5.1 kg
4 x 100m

Aansluit schema:
GAC-3 XLR-Connector:

1 = groen pen 1
2 = bruin pen 2
3 = wit pen 3
4 = afscherming pen 1

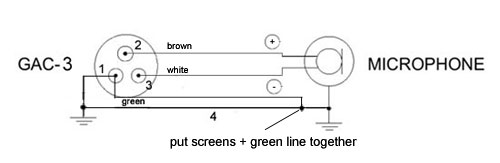

Microfoon aansluit schema

1 = groen
2 = bruin
3 = wit
4 = afscherming
